東風六驅EQ2102N越野車遠距離控制系統介紹
2024-02-29 10:52:51
遠距離控制系統作用
? ? 東風越野汽車要求前橋和中、后橋都能驅動,比東風載貨汽車有更強的道路通過能力,所以汽車裝置了分動箱和取力箱。分動箱由機械式或氣動控制裝置獲得高、低速兩檔,操縱前橋接合或分離,取力箱也由機械式或氣動控制裝置獲得一個前進擋和一個倒擋。用氣動控制分動箱和取力箱,能夠減輕汽車駕駛員的勞動強度,使汽車駕駛室變得寬暢舒適。用氣動控制分動箱和取力箱的汽車,汽車電子與電器設備中,采用了氣路電磁閥來控制氣路通斷,使氣缸按程序實現自動控制汽車前橋接合或分離獲得一個前進擋和一個倒擋以及動力輸出等項操縱,東風軍車稱此項控制為遠距離控制裝置。
遠距離控制系統操作步驟
? ? 1.高檔掛低檔
1)首先將車輛發動,氣壓打到600kPa以上
2)打開遠距離控制開關,此時蜂鳴器鳴叫
3)打開前橋接入開關

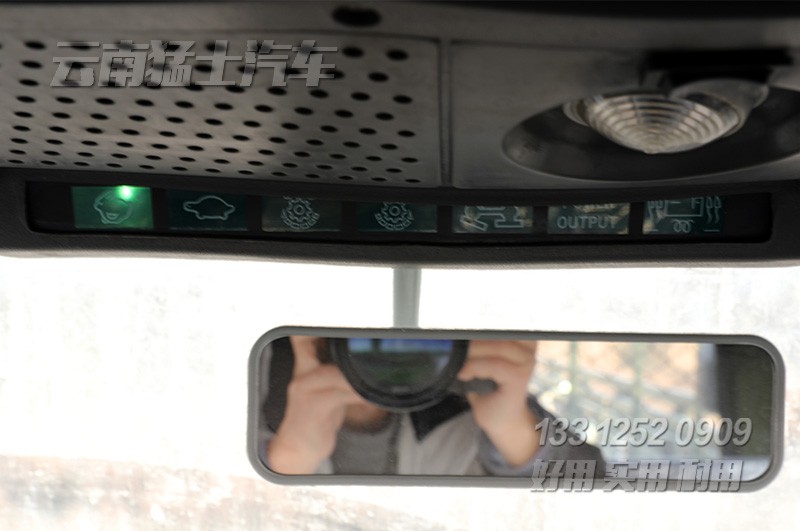

4)打開分動箱低檔開關,此時前橋接入指示燈和烏龜燈同時點亮,說明已經掛上前橋接入和分動箱低檔
5)關閉遠距離控制開關
? ? 2.低檔遠距離控制開關
1)首先將車輛發動,氣壓打到600kPa以上
2)打開遠距離控制開關,此時蜂鳴器鳴叫
3)關閉前橋接入開關
4)打開分動箱高檔開關,此時兔子燈點亮,說明已經掛上分動箱高檔
5)關閉遠距離控制開關

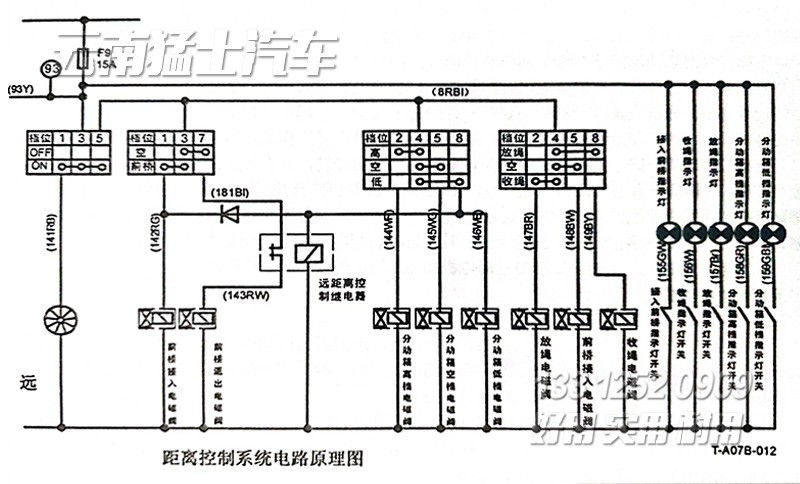

遠距離控制系統電路原理圖
